GrowSpace 키트에 어떤 제품들이 포함되어 있나요? * **크리에이터 키트 – 기본 RTLS 테스트용** * 앵커(Anchor) 3개 * 리스너(Listener) 1개 * 개발자용 태그(Dev Tag) 1개\ → **RTLS(실시간 위치 측정 시스템)**를 처음 도입하거나 실내 테스트를 위한 기본 구성을 원하시는 분께 적합합니다. * **크리에이터 확장 키트 – 고급 RTLS 테스트 및 실험용** * 앵커 4개 * 게이트웨이(Gateway) 1개 * 개발자용 태그 1개\ → 단순한 위치 테스트를 넘어 **서비스 구현, 서버 연동, 복잡한 공간 구조** 등을 실험해보고자 하는 사용자에게 추천드립니다.
GrowSpace 시스템은 어떤 구조인가요? 크리에이터 키트 **Q1(고정형)** > **구성 흐름: \[태그] → \[앵커 Q1] → \[리스너 또는 게이트웨이] → \[서버] → \[관제 소프트웨어]** * **태그(Q1-WT, Q1-AT 등)**: 인체 또는 물체에 부착되어 실시간 위치 측정을 수행 * **앵커(Q1-AN)**: 고정된 기준점으로, 태그와의 거리를 측정 * **리스너(Q1-LS) 또는 게이트웨이(Q1-GW)**: 앵커로부터 수집된 거리 데이터를 서버로 전송 * **서버 및 소프트웨어**: 수신된 데이터를 처리하여 위치 좌표 계산 및 시각화 * 로컬 PC 기반 관제 프로그램 * 웹 기반 클라우드 서비스 Q1 시스템은 **시설 내 RTLS 인프라 구축용**으로, 사람/자산의 위치 추적 및 분석에 적합합니다.
크리에이터 키트와 모바일 키트의 가장 큰 차이는 무엇인가요?
항목크리에이터 키트모바일 키트
사용 환경실내 고정형모바일 장치 연동
연동 방식PC Viewer (시리얼)SDK (BLE/UART)
적합 목적RTLS 구조 실험, 위치 측정위치 기반 서비스 구현, 로봇 연동
구성앵커 + 태그 + 리스너앵커 + SDK
GrowSpace 키트에 포함된 구성품 목록은 어디서 확인하나요? GrowSpace 공식 홈페이지에서 제품별 구성품과 상세 설명을 확인하실 수 있습니다. 👉 [GrowSpace 제품 구성 보러가기](https://grow-space.io/%ec%83%81%ed%92%88-%ed%99%88/)
### 🧭 앵커 설치와 위치 선정
기준 앵커와 기준이 아닌 앵커의 차이가 어떤건가요?
항목기준 앵커 (Initiator)일반 앵커
역할네트워크 통신의 시작 신호(Trigger)를 전송하는 기준점기준 앵커의 신호를 수신하여 위치 측정을 수행
설정 필요 여부하나의 기준 앵커만 반드시 설정해야 함나머지 앵커들은 기준 없이 일반 앵커로 설정
기능같은 PAN ID 내 모든 장치(UWB 태그, 앵커 등)의 통신을 동기화시키는 핵심기준 앵커로부터 수신된 신호를 바탕으로 거리 측정에 참여
개수 제한PAN ID당 1개만 설정 가능PAN ID당 최대 30개까지 가능 (기준 포함)
왜 기준 앵커가 필요한가요? * GrowSpace UWB 시스템은 **PAN ID(UWB 네트워크 식별자)**를 기반으로 장치 간 통신을 관리합니다. * 하나의 네트워크(PAN ID) 내에서는 **1개의 기준 앵커(=Initiator)**가 반드시 있어야,\ 모든 장치가 동기화된 상태에서 거리 측정(UWB 세션)을 시작할 수 있습니다. * 기준 앵커는 위치 측정의 기준 좌표가 아니라, **통신 시작을 위한 기준 시점**을 의미합니다. *** 참고로, 기준 앵커 설정은 **Space-Lite/Cloud 소프트웨어 또는 설정 프로그램**에서 간단히 지정하실 수 있으며, 동일 네트워크(PAN ID) 내에서 단 1개만 설정해주시면 됩니다.
기준 앵커(Initiator)는 꼭 (0,0)이어야 하나요? **기준 앵커(Initiator)는 꼭 (0,0) 좌표일 필요는 없습니다.** 다만, **기준 앵커를 (0,0)으로 설정하는 것이 일반적인 권장 방식**이며, 아래와 같은 이유가 있습니다. *** #### ✅기준 앵커가 (0,0)으로 설정되는 이유 * RTLS 시스템에서 기준 앵커는 **기준 좌표계의 원점** 역할을 하도록 지정하는 경우가 많습니다. * 기준점을 (0,0)으로 설정하면, **전체 공간 좌표계를 정의하기가 쉬워지고**,\ 나머지 앵커와 태그의 위치를 직관적으로 파악할 수 있습니다. * 특히, 단순 직사각형 환경에서 앵커가 3개라면 * 기준 앵커 → (0,0) * 두 번째 앵커 → (X,0) * 세 번째 앵커 → (0,Y)\ 식으로 좌표를 지정하면 시스템 해석과 시각화에 도움이 됩니다. *** #### ✅ 꼭 (0,0)이 아니어도 되는 경우 * 기준 앵커는 **통신의 시작 신호(Trigger)** 역할만 수행하며, 실제 좌표값과는 무관하게 기능적으로 작동합니다. * 따라서 **설치 환경이나 구조상 (0,0)에 기준 앵커를 둘 수 없다면**,\ 다른 위치에 기준 앵커를 배치하고, (0,0)은 다른 앵커나 가상의 기준점으로 설정해도 괜찮습니다. * 단, 이 경우 **앵커들의 상대 위치 좌표계만 일관되게 유지**되면 측위 성능에 문제는 없습니다.
앵커 간 거리는 얼마나 두는 게 좋나요? **앵커 간 거리는 일반적으로 20m 이내 간격을 권장합니다.**\ 지나치게 멀리 설치할 경우 정밀도에 영향을 줄 수 있으므로, 테스트 환경에 따라 적절히 조정해 주세요. **✅ 설치 기준 요약** | 항목 | 권장 값 | | ------------ | -------------------- | | 앵커 간 거리 | **15\~20m 이내** | | 커버리지 형태 | 사각형 또는 직사각형 배치 권장 | | 최소 앵커 수 | **3개 이상** (삼변 측량 기반) | | 기준 앵커 (Base) | 1개 (좌표 기준점 역할) | > 앵커는 가급적 서로 잘 보이는 개방된 위치에 설치하는 것이 좋습니다.\ > 천장 또는 높은 벽면에 고정하면 수신 안정성과 커버리지가 개선됩니다.
금속 벽면이나 유리 옆에 설치해도 괜찮나요? **가능하면 금속이나 유리처럼 반사율이 높은 재질은 피해서 설치하는 것이 좋습니다.**\ UWB 신호는 금속과 유리에서 반사되거나 굴절될 수 있어, **멀티패스(Multipath) 간섭**이 발생하고\ 그로 인해 위치 정확도가 떨어질 수 있습니다. **권장 설치 조건:** * 금속 기둥, 엘리베이터 근처는 피하기 * 유리 벽보다 일반 석고/콘크리트 벽면에 설치 * 통신 성능 확인을 위해 설치 후 **실제 거리 측정값과 비교 테스트** 권장 ※ 부득이하게 해당 위치에 설치해야 할 경우, **실제 위치 오차를 확인하고** 보정값을 적용하거나, 다른 앵커를 보완적으로 배치하는 것이 좋습니다.
앵커는 몇 개부터 설치가 가능한가요? **목적에 따라 필요한 앵커 수가 달라집니다.** * 거리 측정(Distance only)만 필요한 경우에는 **1개만으로도 사용 가능**합니다.\ (태그까지의 거리만 계산) * 정확한 위치 측정(RTLS)을 원하신다면, **최소 3개 이상의 앵커**가 필요합니다.\ (삼변측량 방식으로 2D 좌표 계산) * 3D 위치 측정(Z축 포함)을 원하신다면 **4개 이상** 설치를 권장합니다.\ 앵커 수가 많아질수록 위치 정확도와 안정성도 향상됩니다.
### 📐 좌표 측정과 입력
앵커 좌표는 어떻게 측정하나요? 앵커의 좌표는 **공간 내 실제 거리 측정**을 통해 수동으로 입력해야 하며, 좌표 정확도가 전체 RTLS 정확도를 좌우합니다.\ 가장 일반적인 방식은 **기준 앵커를 (0, 0, Z)로 설정하고**, 다른 앵커들과의 **상대 거리(X, Y, Z)를 줄자나 레이저 거리 측정기로 측정**하여 좌표를 계산하는 방식입니다. * 좌표는 앵커 중심 간 거리 기준으로 측정하세요. * 기준 앵커 위치는 꼭 (0, 0)이 아니어도 되며, 다른 기준점을 선택할 수도 있습니다. * 정확도를 높이기 위해 **2회 이상 반복 측정**을 권장합니다. 👉 **자세한 측정 절차와 예시는 아래 설치 가이드를 참고하세요:** [ 앵커 설치 및 좌표 측정 매뉴얼 바로가기](https://freegrow-1.gitbook.io/product-docs-kr/creatorkit_q1/uwb-q1/undefined/undefined-1)
좌표 단위는 mm인가요, m인가요? 좌표 입력 단위는 **밀리미터(mm)**입니다.\ 예를 들어, 2.5m 높이에 설치했다면 `Z = 2500` 으로 입력해야 합니다.\ Web Console이나 RTLS 연산 엔진은 mm 단위로 처리되므로 단위 오류에 주의하세요.
좌표를 실측이 아닌 도면 기준으로 잡아도 되나요? 가능하지만 **실측이 더 정확합니다.**\ 도면상의 수치만으로 입력할 경우, * **도면과 실제 구조 사이의 오차** * **설치 위치의 미세한 차이** 등으로 인해 **RTLS 오차가 커질 수 있습니다.** **실제 줄자 측정 또는 레이저 거리계 사용을 권장**하며, 측정 후 좌표를 입력해주세요.
실내 / 실외 환경에서의 위치 측정 거리 범위가 각각 어느 정도되나요? **기본적인 측정 거리 성능은 실내외 모두 유사**하지만,\ 설치 환경의 구조적 특성 때문에 **앵커 배치 간격은 다르게 권장됩니다.** **✅ 환경별 설치 가이드**
구분권장 앵커 간 거리최대 측정 거리 (LoS 기준)평균 위치 정확도
실내15m25m10~30cm 이내
실외20m25m10~30cm 이내
* 실내 환경은 **벽체, 가구, 천장 구조물** 등 신호를 반사하거나 차단하는 요소가 많아\ 더 촘촘한 앵커 배치(15m 이내)를 권장합니다. * 실외는 구조물이 적고 개방된 환경이기 때문에 **20m 간격**으로도 안정적인 측위가 가능합니다.
### 📲 태그 / 단말기 테스트
스마트폰으로 태그 역할을 대체할 수 있나요? 네, **GrowSpace 모바일 키트(N1-CK-01)** 를 사용하는 경우, **UWB가 내장된 스마트폰만으로도** 거리 측정과 위치 추정 테스트가 가능합니다.\ 별도의 물리 태그 없이, 스마트폰이 직접 태그처럼 동작하여 **앵커와 거리, 방향 정보를 주고받고**, 실시간 RTLS 연산에 참여할 수 있습니다. 이 기능을 사용하려면 다음 조건을 충족해야 합니다: * **UWB 지원 스마트폰 기기** (예: Galaxy S21+ 이상, iPhone 11 이상) * **GrowSpace Mobile 앱 설치** * **전원이 연결된 N1 앵커 3개 이상 설치** * **정확한 앵커 좌표 입력** > **스마트폰 기반 테스트를 원하신다면,** [**GrowSpace 모바일 키트(N1-CK-01)**](https://grow-space.io/product/n1-mk-01/) **제품을 구매해 주세요.**\ > 앵커4개와 SDK가 포함되어 있어, 앱만으로도 실내 거리 및 위치 테스트를 바로 시작할 수 있습니다.
거리 측정은 정상적으로 되는데, RTLS 위치 추정이 되지 않습니다. 원인이 무엇인가요? RTLS(Real-Time Location System) 위치 추정은 거리 측정만으로는 이루어지지 않으며, **여러 조건이 충족되어야 위치 연산이 가능합니다.** 다음 항목을 확인해 주세요: **1. 앵커 수량 확인** * RTLS 위치 추정을 위해서는 **최소 3개 이상의 앵커가 동시에 연결**되어 있어야 합니다. * 2개 이하로 연결된 경우, 삼변측량(Trilateration)이 불가능해 위치를 계산할 수 없습니다. **2. 앵커 좌표 입력 여부** * **각 앵커의 좌표(X, Y, Z)가 앱 또는 시스템에 정확히 입력되어 있어야** 위치 연산이 가능합니다. * 좌표가 누락되거나 잘못 입력된 경우, RTLS 연산이 동작하지 않습니다. **3. 실시간 세션 연결 상태** * 일부 앵커가 실시간으로 연결되지 않거나 신호가 약한 경우, 위치 추정 결과가 나타나지 않을 수 있습니다. * BLE 연결이나 UWB 세션 연결이 끊기지 않았는지 확인해 주세요. **4. 테스트 공간 설정** * RTLS 기능에서는 **테스트 공간의 가로/세로(M 단위) 범위를 지정**해야 격자 기반 위치 표시가 가능합니다. * 격자 크기 설정이 누락되거나 너무 작게 설정된 경우, 위치 표시가 화면에 보이지 않을 수 있습니다. *** 이 모든 조건이 정상일 경우에도 위치가 표시되지 않는다면, 환경적 요인(금속 간섭, 반사 등)을 고려해 테스트 환경을 점검해 보시기 바랍니다.
개발자 태그의 충전형과 비충전형의 차이는 뭔가요? 두 제품 모두 **기능과 성능은 동일**하지만, 전원 공급 방식에 차이가 있습니다. * 🔋 **충전형** * USB 포트를 통해 충전 가능 * 내부에 배터리가 포함되어 있어 무선으로 간편하게 사용할 수 있습니다. * 🔌 **비충전형** * USB 충전 회로가 없으며, 별도의 외부 전원 연결이 필요 * 실험실 내 고정 설치 등 **상시 전원 환경**에서 사용하기 적합합니다.

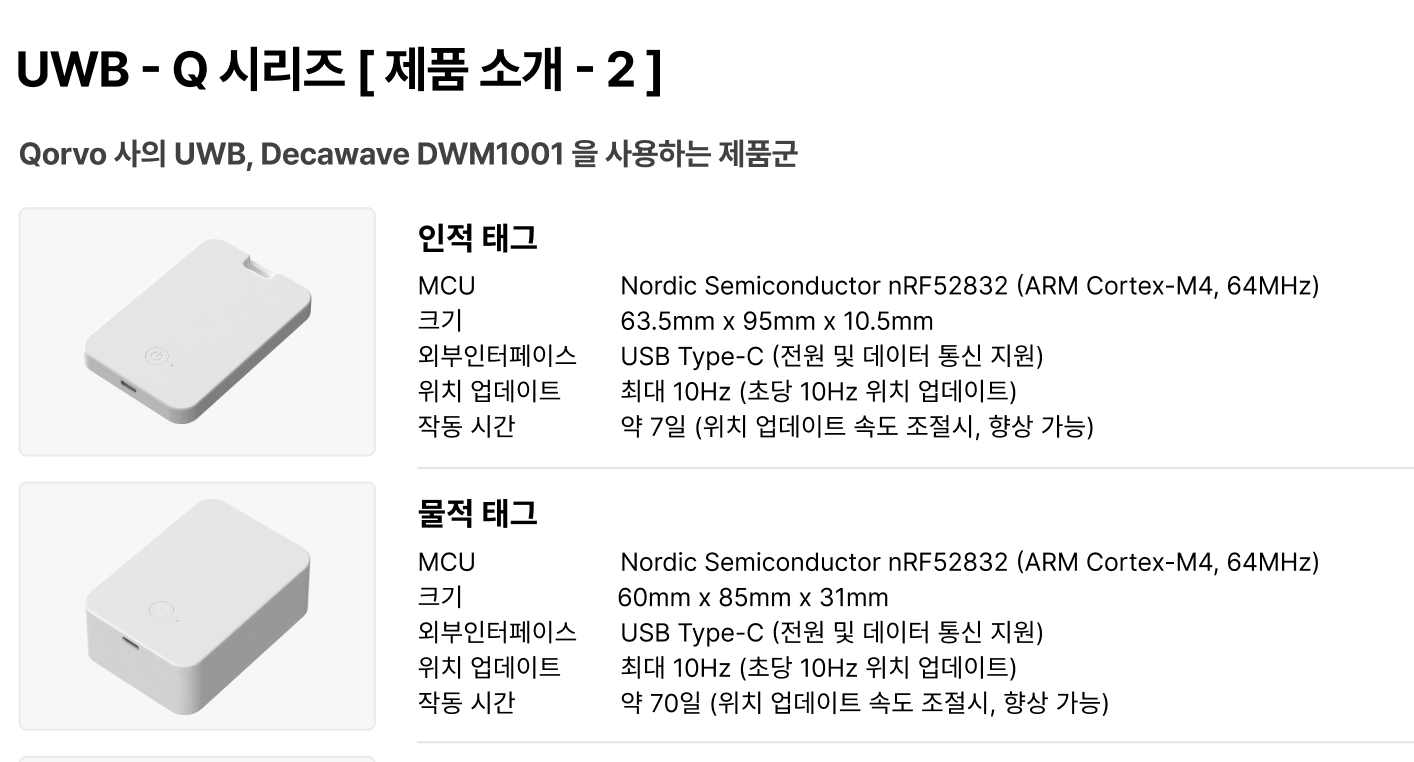

충전형 태그는 얼마나 사용할 수 있나요? 충전형 태그는 **하드웨어는 동일하지만 사용 목적에 따라 사용 시간이 다릅니다.** * **인적 태그** (사람 위치 측정용):\ 최대 **약 7일** 사용 가능\ → 위치 업데이트 주기(예: 1Hz, 10Hz)에 따라 시간은 달라질 수 있습니다. * **물적 태그** (자산/물류 트래킹용):\ 최대 **약 70일** 사용 가능\ → 저전력 전송 방식으로 동작하며, 장시간 운영에 적합합니다. > ※ 실제 사용 시간은 업데이트 주기, 움직임 빈도, 전송 간격 등에 따라 달라질 수 있습니다.\ > 자세한 사양은 아래 이미지를 참고해 주세요.
보조 배터리 사용 시 일부 UWB 보드가 꺼지는 이유가 무엇인가요? 이러한 현상은 보조 배터리의 **저전력 차단 기능**으로 인해 발생하는 경우가 많습니다. \ **✅** 원인 1. **보조 배터리 저전력 차단 기능** * 일부 보조 배터리는 연결된 기기의 **소비 전력이 일정 수준 이하일 경우**, 기기가 연결되지 \ 않았다고 판단해 자동으로 출력을 차단합니다. * UWB 장비는 부팅 시 순간적으로 전류를 많이 소모하지만, **평상시 소비 전력은 매우 낮아** \ 보조 배터리에서 출력을 차단하는 현상이 발생할 수 있습니다. 2. **보드별 소비 전력 특성 차이** * 동일한 보조 배터리를 사용해도, **UWB 보드별 전력 소모량이 다를 수 있어** 일부 보드는 \ 유지가 되고 일부 보드는 꺼질 수 있습니다. *** **✅ 해결 방법** 1. **스마트폰 동시 연결** * 보조 배터리에 UWB 장비와 **스마트폰을 동시에 연결**하면 일정 전력이 꾸준히 소모되어 전원 유지 안정성이 높아집니다. 2. **일반 전원 사용 테스트** * USB 어댑터나 PC USB 포트 등 **일반 전원에 연결**했을 때 동일한 문제가 발생하는지 확인해 보세요. * 일반 전원에서는 문제가 없다면 보조 배터리의 저전력 차단 기능에 의한 현상일 가능성이 높습니다. {% hint style="warning" %} 참고 사항 * 보조 배터리마다 저전력 차단 기능의 **감도와 해제 방법**이 다르므로, 필요 시 제조사 매뉴얼을 확인하는 것이 좋습니다. {% endhint %}
Q1에서 동시에 몇 개의 태그까지 추적할 수 있나요?
### 📡 게이트웨이
리스너와 게이트웨이의 차이는 무엇인가요?
항목리스너 Q1게이트웨이 Q1
연결 방식USB 직결Wi-Fi / LAN
용도테스트용실시간 데이터 운영용
연동 대상PC, MCU 등클라우드, 서버 등
게이트웨이 Q1 은 MQTT 프로토콜 설정은 PC 에 USB 로 연결해서하나요? 네, MQTT 브로커 설정은 PC와 게이트웨이를 USB-C 케이블로 연결한 뒤 , 내장된 웹 설정 페이지에서 서버 주소, 포트, Topic 등을 직접 입력하여 진행합니다.
게이트웨이 Q1 에서의 MQTT 메세지는 LAN 으로 연결된 서버에서 발행하나요? 게이트웨이 Q1은 **LAN(유선) 또는 Wi-Fi(무선) 네트워크**를 통해 MQTT 데이터를 전송합니다. LAN 연결이 우선 적용되며, 연결이 없을 경우 자동으로 **Wi-Fi(2.4GHz 전용)** 으로 전환됩니다. ※ 5GHz 네트워크는 지원되지 않습니다.
### 📊 데이터
수집되는 데이터 형태를 원하는 대로 수정할 수 있을까요? 네, 가능합니다.\ 기본적으로 위치 데이터는 MQTT를 통해 `X`, `Y`, `Z` 좌표값이 포함된 JSON 형식으로 전송됩니다.\ 수신 이후에는 수신 시간을 추가하거나, 원하는 포맷으로 가공하여 활용하실 수 있습니다. 단, **전송되는 JSON 포맷 자체를 수정**하고자 하시는 경우, 게이트웨이 펌웨어 커스터마이징이 필요하며, **별도 비용이 발생할 수 있습니다.**
MQTT JSON파일로 수신되는 데이터 예시 요청 MQTT를 통해 수신되는 데이터는 아래와 같은 JSON 형식으로 구성되어 있으며, **게이트웨이 ID**를 기준으로 **Tag 정보** 또는 **Anchor 정보**를 구분하여 전달됩니다. **✅ Tag 정보 예시** ```json json복사편집{ "gatewayID": "GR209C", "tags": [ {"id": "GR2eba", "panID": "0001", "x": -4.45, "y": -0.19, "z": -2.22}, {"id": "GR1012", "panID": "0001", "x": -1.44, "y": 3.68, "z": 0.72}, {"id": "GR2c3c", "panID": "0001", "x": -3.91, "y": 0.22, "z": -2.45}, {"id": "GR2cb4", "panID": "0001", "x": -3.44, "y": -0.06, "z": -2.52}, {"id": "GR2eb9", "panID": "0001", "x": -4.95, "y": 0.65, "z": 1.36} ] } ``` **✅ Anchor 정보 예시** ```json json복사편집{ "gatewayID": "GR209C", "anchors": [ {"id": "GR2fcc", "panID": "0001", "initiator": false, "x": -5.45, "y": 2.58, "z": 0.00} ] } ``` *** * **gatewayID**: 데이터가 수신된 게이트웨이 식별자입니다. * **tags / anchors**: 각각의 장비 유형에 따라 구분되며, 동일한 gatewayID로 각각의 정보가 개별 패킷으로 전송됩니다. * **리스트 순서**: tags 및 anchors는 게이트웨이가 주기적으로 수신한 순서에 따라 리스트 인덱스 순서로 정렬되어 있습니다. * **좌표 값(x, y, z)**: 장비의 위치 좌표입니다. 단위는 미터(m) 기준입니다.
데이터 처리 속도는 어떻게 되나요? 위치 데이터는 최대 **초당 10회(10Hz)의** 속도로 업데이트되며, 게이트웨이는 **최대 초당 150건의 통신**을 처리할 수 있습니다.\ 즉, 여러 개의 태그를 동시에 빠르고 안정적으로 처리할 수 있습니다. * 10Hz 운영 시: 최대 15개 태그 동시 처리 * 1Hz 운영 시: 최대 150개 태그 동시 처리
위치 데이터는 어떤 형태로 전달되나요? 기본적으로 MQTT 프로토콜을 통해 JSON 형식으로 전달됩니다.\ 각 태그의 `X`, `Y`, `Z` 좌표 값이 포함되며, `gatewayID`를 통해 송신 게이트웨이를 확인할 수 있습니다. > 수신한 JSON 데이터를 가공하여 웹 서비스, DB, 시각화 시스템 등과 연동할 수 있습니다.
GrowSpace 시스템은 Python 같은 외부 개발환경과 연동할 수 있나요? 네, 가능합니다.\ GrowSpace 시스템은 MQTT 기반으로 작동하기 때문에 Python, Node.js, Java 등 다양한 외부 개발 환경에서 데이터를 수신하고 활용하실 수 있습니다. * MQTT 클라이언트를 사용하면 실시간 데이터 수신 및 분석이 가능합니다. * 필요 시 API 또는 SDK 연동 관련 문서도 제공해드립니다. 연동 방법이 궁금하시다면, [이 가이드](https://freegrow-1.gitbook.io/product-docs-kr/creatorkit_q1/gateway/undefined-1)를 참고해 보세요.\ 실습 예제와 함께 MQTT 연결 방식이 자세히 설명되어 있습니다.
GROWSPACE 에서 제공하는 측위 알고리즘 소프트웨어를 사용하지 않고 앵커에서 보내는 raw data 를 이용해 클라우드 서버에서 자체적인 알고리즘을 사용해 측위할 수 있나요? 현재 시스템에서 제공되는 데이터는 **이미 내부 알고리즘을 통해 계산된 X, Y, Z 좌표값**입니다. 따라서 이 값을 일반적인 의미의 *raw data*로 보기는 어렵습니다. X, Y, Z 좌표를 기반으로 자체적인 후처리나 분석(패턴 분석, 경로 추정 등)은 가능하지만, **해당 데이터를 이용해 새로운 측위 알고리즘을 구현하거나 재계산하는 것은 어렵습니다.**

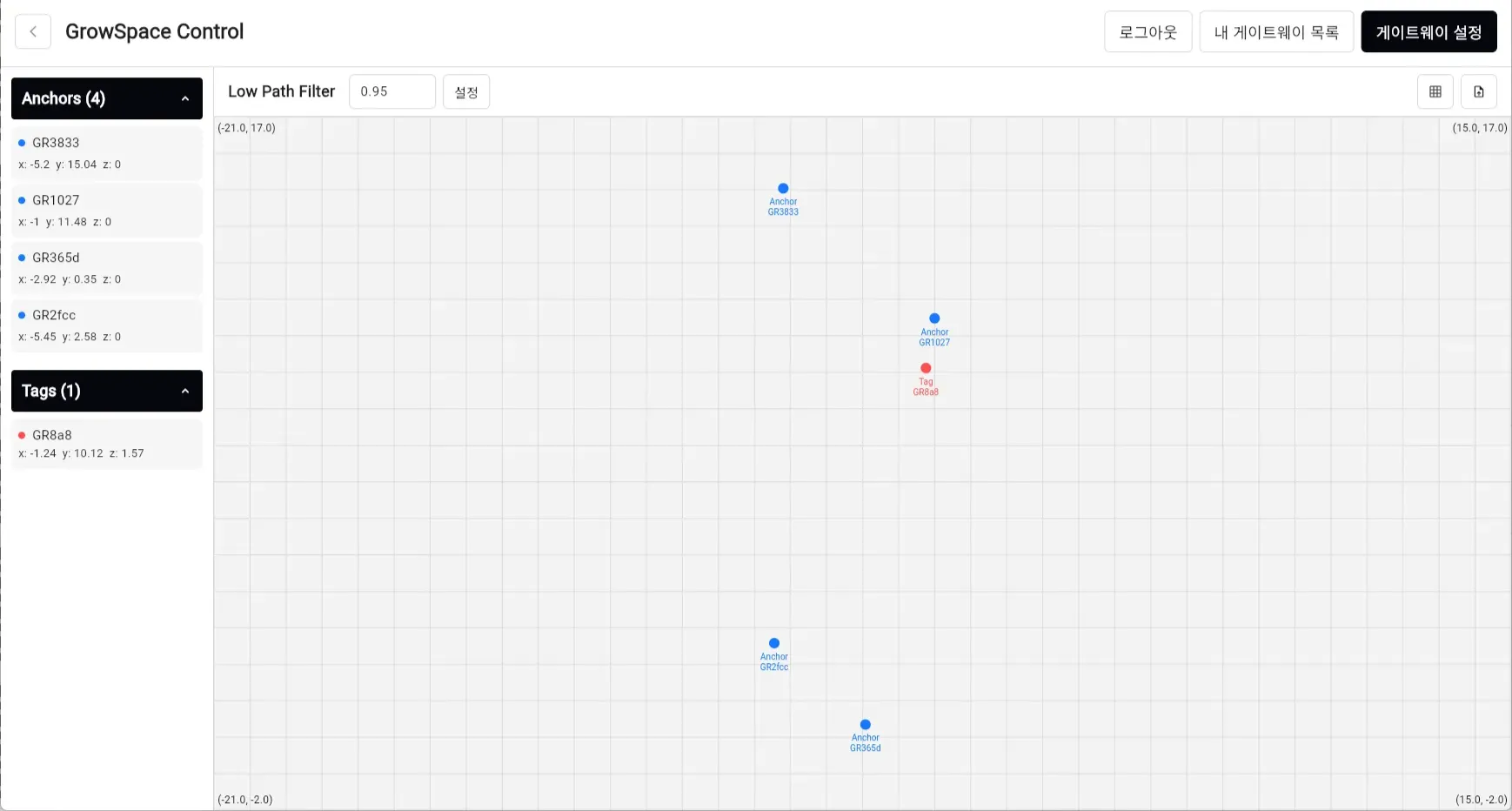

실시간 위치 데이터는 어떤 형식으로 제공되나요? GrowSpace 시스템은 실제 장비를 통해 수집된 위치 정보를 **두 가지 방식**으로 제공합니다. #### 1. 게이트웨이를 통한 MQTT 데이터 게이트웨이에서 수신한 위치 정보는 **JSON 형식**으로 MQTT를 통해 전달됩니다.\ 이 데이터는 시각화 시스템, 외부 서버, 또는 분석 시스템과 쉽게 연동할 수 있습니다. **✅ 예시: 태그 위치 데이터** ```json { "gatewayID": "GR1234", "tags": [ { "id": "GR8a8", "panID": "0001", "x": -1.25, "y": 10.12, "z": 1.57 } ] } ``` **✅ 예시: 앵커 위치 데이터** ```json { "gatewayID": "GR1234", "anchors": [ { "id": "GR1027", "panID": "0001", "initiator": false, "x": -1.00, "y": 11.48, "z": 0.00 } ] } ``` **✅ 예시: 게이트웨이 정보** ```json { "uwbID": "GR1234", "panID": "0001", "ip": "172.30.1.133" } ``` > 📌 참고: > > * `x`, `y`, `z`는 각 장비의 3D 위치 좌표입니다 (단위: 미터). > * `panID`는 구역 구분용 ID입니다. > * `initiator`는 해당 앵커가 타임 싱크 시작점인지 여부를 나타냅니다.

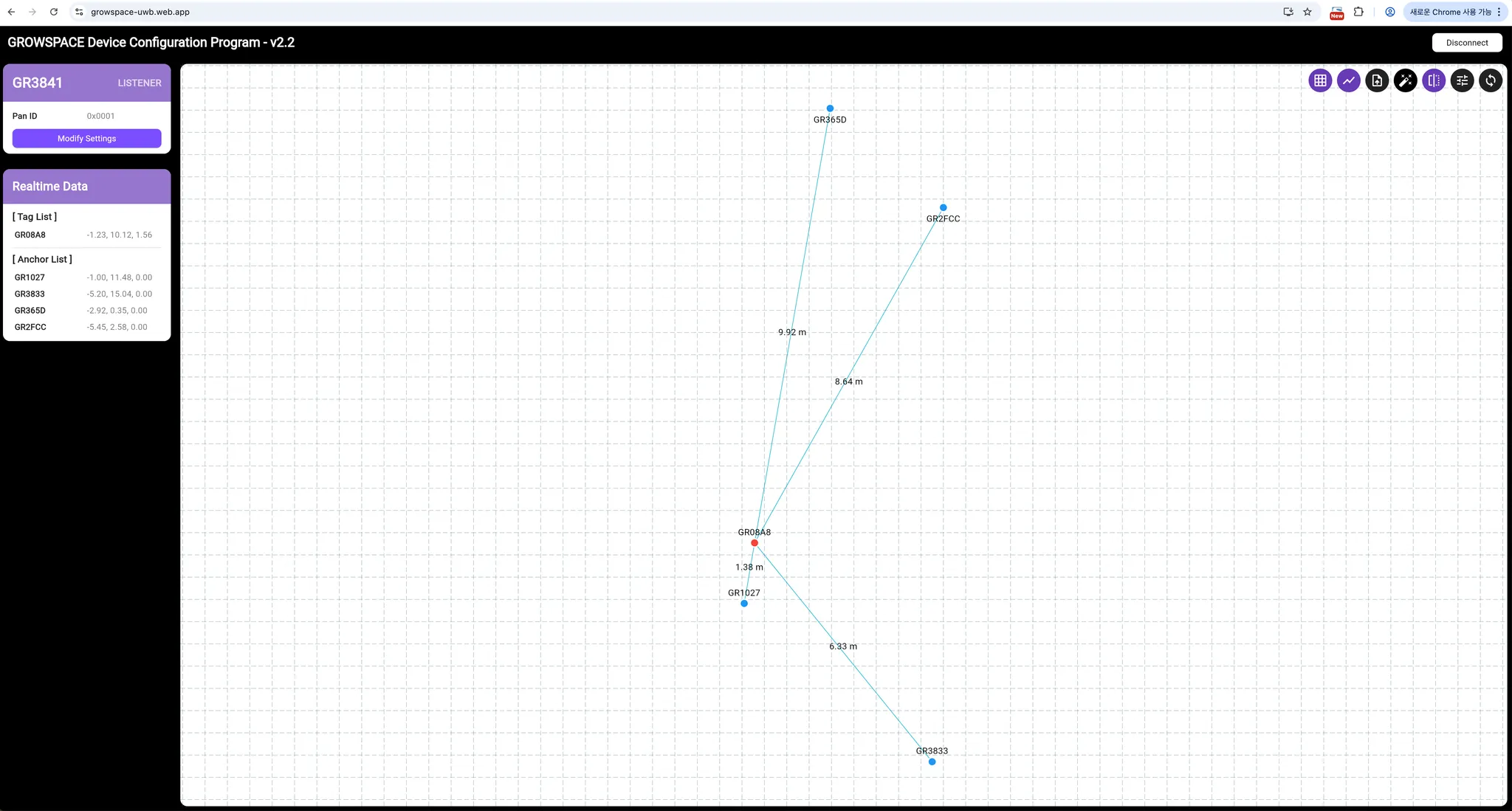

*** #### 2. 리스너 장치를 통한 문자열 데이터 리스너 장치를 사용하는 경우에는 **간단한 문자열 형식**으로 위치 데이터가 전달됩니다.\ 이 방식은 저지연 스트리밍 또는 고속 분석 시스템에서 유용하게 활용됩니다. **✅ 리스너 데이터 예시** ``` POS,0,08A8,-1.22,10.14,1.60,61,x0D POS,0,08A8,-1.20,10.15,1.60,61,x0D POS,0,08A8,-1.21,10.13,1.59,60,x0D ... ``` | 항목 | 설명 | | ------------------------ | ---------------- | | `POS` | 데이터 타입 | | `0` | Pan ID | | `08A8` | 태그 ID | | `-1.22`, `10.14`, `1.60` | X, Y, Z 좌표 | | `61` | 품질/신호세기 또는 내부 지표 | | `x0D` | 데이터 종료 구분자 | > ⚙ 이 데이터는 Python, C++, Node.js 등 다양한 환경에서 실시간 처리 가능합니다.
RTLS 데이터는 어떤 방식으로 서버와 연동되나요? 프리그로우 UWB RTLS 시스템의 데이터는 연동 목적과 규모에 따라 크게 **직접 시리리얼 통신**과 **네트워크 기반 MQTT 통신**의 두 가지 방식으로 외부 시스템이나 서버와 연동됩니다. #### 1. 게이트웨이를 통한 네트워크 기반 연동 (MQTT) RTLS 데이터를 중앙 서버나 클라우드 시스템에 실시간으로 전송하는 가장 일반적인 방법입니다. 이 방식은 공장이나 창고와 같이 **넓은 공간을 커버**하고 중앙에서 기기 상태 및 위치 이벤트를 실시간으로 확인해야 할 때 사용됩니다. * **프로토콜:** **MQTT**프로토콜을 사용합니다. MQTT는 IoT 환경에 널리 사용되는 경량 통신 프로토콜로, 실시간 메시지 송수신을 효율적으로 처리합니다. * **데이터 흐름:** UWB 앵커와 태그로부터 수집된 위치 데이터는 **게이트웨이**를 통해 MQTT 브로커(Broker, 예: Mosquitto)로 전송됩니다. * **서버 구축:** 사용자는 사설 Mosquitto 브로커를 서버에 설치하고, 게이트웨이 설정을 통해 해당 브로커의 IP 주소로 데이터를 전송하도록 구성합니다. * **데이터 형식 및 구독 (Topic):** 전송되는 데이터는 **JSON 형식**입니다. 서버나 모니터링 클라이언트(예: MQTT-Studio)는 다음과 같은 주요 토픽을 구독하여 데이터를 수신합니다: * `uwb/gateway/devices/#`: **태그의 실시간 위치 좌표** (x, y, z) 및 앵커 정보가 포함됩니다. * `uwb/gateway/config/#`: 게이트웨이의 **생존 신호 (Heartbeat)** 와 구성 정보. * `uwb/gateway/start/#`: 게이트웨이 **부팅 직후의 상태 정보**. *** #### 2. 리스너 또는 태그를 통한 직접 시리얼 연동 (USB/UART) Creator Kit Q1은 개발자나 연구자들이 소규모 테스트베드나 임베디드 장치와 직접 연동할 수 있도록 시리얼 통신을 지원합니다. 이 방식은 주로 위치 계산 결과를 **실시간으로 확인**하거나 장치를 직접 **제어**할 때 활용됩니다. * **하드웨어 구성:** **리스너** 또는 **개발자 태그**를 PC나 임베디드 장치(예: Raspberry Pi, Arduino)에 **USB/UART** 연결을 통해 직접 연결합니다. * **데이터 수집 방법:** 시리얼 터미널 프로그램(예: Tera Term) 또는 Python/Arduino 라이브러리 코드를 통해 장치에 특정 명령어를 입력하여 데이터를 수신합니다. * `lep` 명령어: **위치 좌표(x, y, z)와 품질 지수(QF)** 만 CSV 형식으로 출력하여 로그 수집에 적합합니다. * `lec` 명령어: **거리 정보 (앵커와의 거리)** 와 위치 정보(POS)를 포함하여 출력하며 디버깅에 유용합니다. * **개발 환경 지원:** Python 기반 시리얼 통신 예제 코드와 Arduino 라이브러리가 제공되므로, 개발자는 이를 활용하여 위치 데이터 수집 및 파싱 로직을 직접 구현할 수 있습니다. *** #### 3. 전자지도 플랫폼을 통한 시각화 연동 (API/SDK) 수집된 위치 좌표를 외부 시스템의 시각화 화면에 연동할 때는 프리그로우의 **전자지도 개발자 플랫폼**을 활용할 수 있습니다. * **API/SDK 제공:** 이 플랫폼은 **REST API**와 **JavaScript SDK**를 제공하여 외부 웹 또는 모바일 앱과 쉽게 연동됩니다. * **좌표 시각화:** RTLS에서 계산된 좌표 정보(x, y, 층)를 API 형식에 맞게 플랫폼에 전달하면, 시스템이 이를 **디지털 지도 위에 실시간 위치로 표시**합니다. * **활용:** 이를 통해 실내 서바이벌 게임의 플레이어 위치를 게임 엔진(Unity/Unreal)에 연동하거나, 위험 구역 설정(지오펜스) 및 출입 이벤트 감지를 구현할 수 있습니다.
### 🖥️ 운영 및 관리
한 공간에 여러 Pan ID 설정이 가능한가요? 네, 가능합니다.\ GrowSpace 시스템은 하나의 물리적 공간 안에 **여러 개의 Pan ID를 설정**할 수 있도록 설계되어 있어, **구역별로 독립된 트래킹 그룹**을 운영할 수 있습니다. 이를 통해 동일한 공간에서도 팀별, 구역별 위치 정보 관리를 효율적으로 할 수 있습니다.
공간을 나눠서 운영하려면 어떻게 해야 하나요? 공간을 구분해 운영하려면, **Pan ID를 기준으로 구역을 분리**하시면 됩니다.\ 예를 들어, 구역 A에는 Pan ID 0001, 구역 B에는 Pan ID 0002를 할당해 서로 간섭 없이 운영할 수 있습니다. 또한, 구역마다 별도의 앵커를 배치하고, 시스템 내에서 **존(zone) 단위로 구분 설정**하면 더 체계적으로 운영할 수 있습니다.
앵커 하나가 고장났을 때 위치 연산은 가능한가요? **앵커 하나가 고장 나더라도, 나머지 앵커가 3개 이상이라면 위치 연산은 계속 가능합니다.** GrowSpace 시스템은 **3개 이상의 앵커가 동작 중일 때** 위치 연산을 수행할 수 있기 때문에, 일부 앵커가 꺼지거나 장애가 발생해도 기본적인 위치 추적은 유지됩니다. 다만, 고장 난 앵커의 위치나 전체 배치 구조에 따라 일부 영역의 정확도나 커버리지에 영향을 줄 수 있어,\ **중요한 공간에서는 앵커를 1\~2개 여유 있게 배치**해 두시는 것을 권장드립니다.
실시간 위치 정보를 API로 받을 수 있나요? 네, 가능합니다.\ GrowSpace 시스템은 **MQTT 기반 API 방식**을 통해 실시간 위치 데이터를 제공합니다.\ 각 장비는 고유한 MQTT 토픽을 통해 데이터를 전송하며, 개발자는 이를 구독(subscribe)해 실시간 위치 정보를 받아볼 수 있습니다. **✅ 사용되는 MQTT 토픽 종류**
구분토픽 형식
게이트웨이 설정 정보uwb/gateway/config/{projectId}/{deviceId}
태그 / 앵커 위치 데이터uwb/gateway/devices/{projectId}/{deviceId}
게이트웨이 부팅 직후 1회 전송uwb/gateway/Start/{projectId}/{deviceId}
* `{projectId}`는 사용자의 **API 키 값**입니다. * `{deviceId}`는 각 게이트웨이의 **UWB ID**로, 장비 식별자 역할을 합니다. > ※ 게이트웨이가 부팅될 때는 `Start` 토픽이 한 번만 전송되어 초기 상태 확인에 활용할 수 있습니다.
게이트웨이와 앵커는 정상인데도 위치 계산이 잘 안 될 때는 무엇을 확인해야 하나요? 게이트웨이와 앵커가 모두 온라인인데 위치 계산이 불안정한 경우 1\) 앵커 좌표가 실제 설치 위치와 일치하는지(맵핑 오류 여부)를 우선 확인합니다. \ 2\) 앵커 높이 값이 정확한지, \ 3\) 앵커 간 거리를 너무 좁게 또는 넓게 배치하지 않았는지 검토합니다. \ 4\) 태그가 바닥과 너무 가까운 곳에 있거나, 금속 케이스 등에 가려져 있지 않은지도 확인해야 합니다. 맵핑 값과 실제 설치 위치가 조금만 달라도 위치 계산 오차가 크게 증가할 수 있습니다.
### 📚 기타
Growspace web을 통해서만 세팅이 가능한건가요? 꼭 그렇지는 않습니다.\ GrowSpace Web은 설정을 가장 간편하게 도와주는 도구지만, **인터넷 연결 없이도 장비와 USB로 직접 연결해 설정할 수 있습니다.** * 장비를 USB로 연결해 로컬 환경에서 설정 가능 * GrowSpace Web은 **PWA(Progressive Web App)** 형태로 설치할 수 있어, **오프라인 환경에서도 동작**합니다 * 현장에서 인터넷 연결이 어려운 경우에도 안심하고 사용할 수 있어요
GROWSPACE 에서 제공하는 측위 알고리즘 소프트웨어가 있나요? 있다면 별도로 구매해야하나요? 네, GrowSpace에서는 기본적인 **측위 알고리즘 소프트웨어**를 제공합니다. 별도의 알고리즘을 반영하거나 수정하는 기능은 없으며, 기기에서 계산된 위치 데이터를 실시간으로 확인하고 시각화할 수 있는 전용 툴입니다.
펌웨어 업데이트는 어떻게 하나요? 현재 GrowSpace 제품은 **사용자 직접 펌웨어 업데이트를 지원하지 않습니다.**\ 출고 시점에 **최신 안정화 펌웨어가 탑재**되어 있으며, 일반적인 사용 환경에서는 별도의 업데이트 없이 사용하실 수 있습니다. > 사용 중 펌웨어 관련 문제가 의심된다면, **RTLS 서비스지원팀()을 통해 점검 또는 교체 방식으로 지원**해드립니다.
하나의 구역에 앵커는 몇 개 정도 설치해야 하나요? 2D 평면 기준 최소 3개 이상의 앵커가 있어야 태그 위치를 삼변측량 방식으로 계산할 수 있으며, \ 실제 서비스에서는 여유를 두어 46개 정도의 앵커를 한 셀에 배치하는 것을 권장합니다. 복도처럼 좁고 긴 공간은 34개로도 충분할 수 있고, \ 넓은 홀이나 공장/물류 야드처럼 개방된 공간은 6개 이상으로 조밀하게 배치하면 정확도와 안정성이 향상됩니다.
층이 다른 공간에서도 위치 측정이 가능한가요? UWB 신호 자체는 수직 방향으로도 도달할 수 있으나, \ RTLS 위치 계산은 주로 한 층(2D 평면)을 기준으로 하도록 설계하는 것이 일반적입니다. 층간 혼선과 불필요한 앵커 신호를 줄이기 위해 보통 층별로 독립된 앵커 그룹을 구성하며, \ 각 층을 별도 존으로 관리하는 방식을 권장합니다.
