ESP32 연동

실시간 위치 데이터 수신 및 파싱 (lec / lep 명령어 활용)

이 글에서는

GrowSpace 개발자 태그를 Arduino ESP32 보드에 연결하여, lec, lep 명령어를 통해 실시간 위치 데이터를 수신하고 파싱하는 방법을 안내합니다. 처음 ESP32와 태그를 연결해보는 분들도 쉽게 따라할 수 있도록 단계별로 친절하게 설명드리겠습니다.

ESP32는 UNO와 달리 다중 하드웨어 시리얼을 지원하며, 소형 테스트 환경 구성에 적합한 보드입니다


준비물

항목
용도

ESP32 보드 (예: DevKitC)

시리얼 수신 및 파싱

GrowSpace 개발자 태그

위치 정보 송신 장치

Arduino IDE

코드 작성 및 업로드

점퍼 케이블 (4핀)

TX, RX, GND, 3.3V 연결용


Arduino IDE 설정

설치

  • Arduino IDE 공식 페이지에서 설치 파일 다운로드 https://www.arduino.cc/en/software

  • Windows 사용자는 .msi 인스톨러 권장

ESP32 보드 추가

  • Arduino IDE 실행 → File > Preferences

  • Additional Board Manager URLs에 아래 주소 입력:

  • Tools > Board > Board Manager → ESP32 설치

  • 설치 후 Tools > Board > ESP32 Dev Module 선택

  • Tools > Port에서 자동 인식된 포트 선택


시리얼 연결 구성

GrowSpace 개발자 태그의 좌측 커넥터는 3.3V 시리얼을 지원합니다. ESP32 보드의 TX2/RX2 핀에 아래와 같이 연결하세요:

개발자 태그
ESP32 보드

TX

GPIO 16 (RX2)

RX

GPIO 17 (TX2)

GND

GND

3.3V

3.3V

⚠️ TX ↔ RX는 반드시 교차 연결해야 합니다. 예: 태그 TX → ESP32 RX, 태그 RX → ESP32 TX

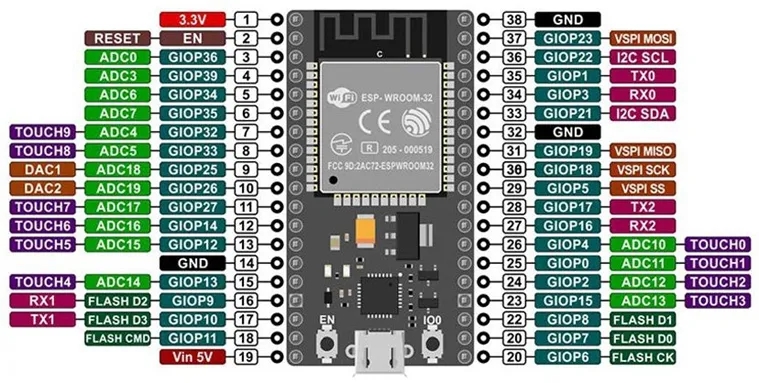

아래는 ESP32 DevKit의 핀맵입니다. TX2/RX2의 위치를 확인하고 정확히 연결해 주세요:


시리얼 중계 예제 코드

이 코드는 PC와 태그 간 시리얼 데이터를 ESP32가 중계하는 코드입니다.

  • 시리얼 모니터 설정: 115200bps, Newline 전송 설정

  • si 명령어를 입력했을 때 장비 정보가 출력되면 연결 성공입니다.


위치 데이터 파싱 예제 (lep / lec 명령어)

개발자 태그는 lep 또는 lec 명령어를 통해 현재 위치 정보를 반환합니다. 아래 코드는 해당 응답을 분석하고 보기 좋게 출력하는 예제입니다.

  • lep 실행 결과

  • lec 실행 결과


테스트 방법 요약

  • 위 코드를 업로드한 후 Arduino IDE의 시리얼 모니터 실행

  • lep 또는 lec 명령어를 입력

  • 위치 정보가 정상적으로 출력되는지 확인 (XYZ 좌표, 거리 등)


마무리

이 매뉴얼에서는 GrowSpace 개발자 태그를 ESP32와 연결하여, 시리얼 통신을 통해 위치 명령어를 입력하고 데이터를 수신/파싱하는 전체 흐름을 안내드렸습니다.

이 과정을 통해 단일 태그의 실시간 위치 추적이 가능하며, 이후 BLE 전송, Wi-Fi 연동, MQTT 연동 등 다양한 확장 실험으로 이어질 수 있습니다.

혹시 실습 중 연결이 안 되거나 응답이 없을 경우, TX/RX 핀 교차 연결 여부와 시리얼 포트 설정을 꼭 다시 확인해주세요!
